拡張ボルト: 選択を 1 つ間違えると、壁全体が損失する可能性があります

● 2026-07-30 ● - ● メッセージを残してください

棚を吊るしたり、給湯器を取り付けたり、エアコンのコンデンサーを固定したり、これらは簡単な仕事のように思えます。しかし、本当の生命線は、これらの数少ない目立たないものの中に隠されています拡張ボルト。正しく選択すれば、10 年間保持されます。選択を誤ると、ある夜、壁の備品、設備、周囲の装飾品が一緒に落ちる鈍い衝撃音が聞こえます。失うものは壊れた物品だけではありません。それは時間、心の平安、そして潜在的な安全性です。

拡張ボルトの実用性は、見た目の洗練さによって決まるわけではありません。壁の種類、荷重、環境に適切に適合するかどうかによって決まります。

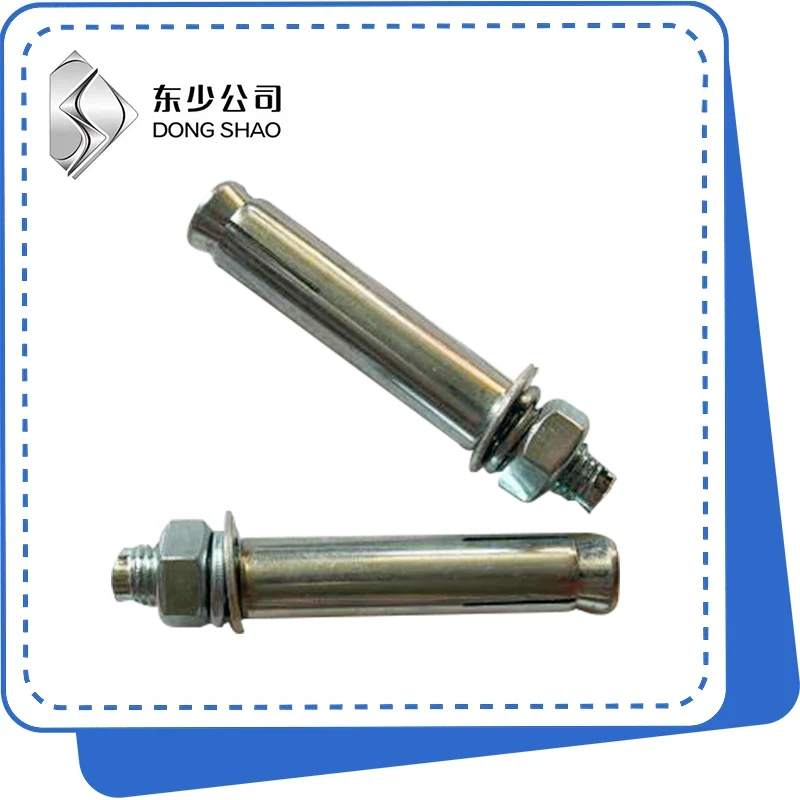

expansion bolt

拡張ボルトの実際の役割

拡張ボルトの本質は単純です。締め付けの回転動作を拡張のロック動作に変換します。

ナットを回すと、ボルトのシャフトが外側に引っ張られ、テーパー状の端が拡張スリーブに引き込まれます。スリーブは外側に押し出され、ドリルで開けられた穴の壁にしっかりと突き当たります。強く回すほどしっかりとロックされます。重要な点は、摩擦だけではなく機械的なインターロックに依存しているということです。穴が正しく、スリーブが適切に拡張している限り、振動でも簡単に緩むことはありません。

コアプロセスには次の 3 つのステップしかありません。

壁に正確なサイズの穴を開けます
拡張ボルトを穴に叩き込みます
ナットを締めてスリーブを拡張し、アンカーを完成させます

手順は一見簡単です。しかし、一つでも細部を間違えると、結果はまったく異なります。

まず壁を見て、次にボルトを見てください

これは選択の最初の絶対的なルールです。すべての拡張ボルトがすべての壁で機能するわけではありません。

壁タイプ	適切なアンカー	避けるべきもの
固体コンクリート	ほぼすべてのタイプ（金属拡張、ケミカルアンカー）	なし
中空レンガ・穴あきレンガ	中空拡張ボルト、ケミカルアンカー	標準の金属製拡張ボルト (適切に拡張せず、レンガに亀裂が入ります)
気泡コンクリートブロック	ケミカルアンカー、専用ナイロンアンカー	強力金属製拡張ボルト（グリップ力不足）
乾式壁 / 軽量鋼スタッド	乾式壁専用アンカー、トグルボルト	通常の拡張ボルト (裏当てがないので拡張しない)
天然石（大理石など）	ケミカルアンカー	拡張ボルトの打ち込み（石が割れる危険性あり）

厳然たる真実: 倒れた棚や倒壊した備品のほとんどは、ボルトの品質の悪さが原因ではありません。このような問題が起こるのは、設置業者がどのような種類の壁に穴を開けているのかをまったく理解していなかったためです。標準的なコンクリート拡張ボルトを中空のレンガ壁に打ち込みます。スリーブが拡張した瞬間にレンガに亀裂が入ります。初日はしっかりした感じです。 2日目にはもう緩んでしまいます。

大きいほど良いとは限りません

もっと大きくしようという自然な本能があります。 M6 で保持できるのであれば、M10 を使用しないのはなぜでしょうか。これは間違いです。

拡張ボルトの耐荷重は、ボルト自体の強度と壁の保持強度という 2 つの要素によって決まります。ボルトが壁の限界を超えると、ボルトが破損するのではなく、壁自体が破損します。穴の縁が崩れ、周囲のコンクリートやレンガが剥がれ落ちます。

以下は、固体コンクリートの一般的なサイズの参考引抜荷重範囲です。

サイズ	穴径(mm)	有効埋め込み量(mm)	参考引抜荷重(kN)	代表的な用途
M6	8	40	約2-3	小棚、額縁、照明器具
M8	10	50	約4～6	中棚、給湯器ブラケット
M10	12	60	約6–9	ACコンデンサー、小型機器
M12	16	70	約10～15	重機、大型ブラケット
M16	20	80	約20–25	産業機器、鋼構造物アンカー

選択ロジック: 最初に負荷を計算し、サイズを選択してから、少なくとも 2 倍の安全率を適用します。機器の重量が 50 kg の場合、M8 で十分です。 M10までステップアップする必要はありません。

設置: 問題の 80% はここで発生します

導入の障壁は非常に低いです。だからこそ、多くの人が些細なことで傷つくのです。

1. 穴の直径 - 1 ミリメートルが違いを生む

製品のパッケージには、必要なドリルビットのサイズが記載されています。 M10 拡張ボルトの場合、12 mm の穴が必要です。

小さすぎる：ボルトが入りません。無理に押し込むと拡張スリーブが損傷し、不均一な拡張が発生し、保持力が大幅に低下します。
大きすぎる場合: スリーブが拡張したときに穴の壁を掴むことができません。アンカーは事実上役に立ちません。

正しい方法: ノギスを使用してドリルビットの直径を確認するか、メーカー推奨の適合ビットを使用してください。決して見積もりをしないでください。

2. 穴の深さ - 浅すぎると保持できません

穴はボルトの有効埋め込み長さより深くなければなりません。経験則: 穴の深さ = ボルトの長さ + 5 ～ 10 mm の追加。これにより、拡張スリーブ全体が穴の中に完全に収まり、テーパー端が適切に拡張できるようになります。

穴が浅すぎるとスリーブが穴に完全に入りません。拡大は穴の外で起こり、あなたは何も達成しません。

3. 穴のクリーニング - これをスキップすれば、ドリルを開けなくても大丈夫です

これは最も無視されているステップです。穴あけ加工では大量の粉塵が発生します。ホコリを吹き飛ばさない場合：

拡張スリーブと穴の壁の間の隙間を塵が埋め、潤滑層を形成します。
スリーブが壁にしっかりと固定できない
保持力は 30% ～ 50% 低下する可能性があります

正しい方法: ブローバルブまたは圧縮空気を使用して、穴から埃を徹底的に取り除きます。続いてブラシで壁を掃除します。

4. 締め付けトルク – 締めるほど強いとは限りません

スリーブが完全に拡張され、穴の壁に固定されると、追加のトルクによってボルトが伸びるだけです。締めすぎると次のような可能性があります。

ネックダウンしてボルトを折る
スリーブが過度に拡張して変形し、スプリングバック能力が低下する

正しい練習: 通常、最初の接触を過ぎて 1.5 ～ 2 回転後、明らかな抵抗の増加を感じたときに停止します。重要な機器の場合は、トルクレンチを使用し、メーカーの指定値に従ってください。

一般的な障害シナリオと診断

症状	考えられる原因	診断方法
締め付け時にボルトが回転します。袖が伸びない	穴が大きすぎます。袖はすでに変形しています	ドリルビットのサイズを確認してください。正しい直径を使用してください
しばらくすると固定具が緩んでしまう	壁の材質が柔らかすぎる。不十分な埋め込み	ケミカルアンカーに切り替えます。より深い穴を開ける
締め付け時にキュルキュル音が大きくなる	穴の中の硬い破片。袖のバインディング	穴を元に戻して検査し、徹底的に掃除します
アンカーは最小限の力で引き抜けます	穴のほこりは掃除されていません。穴が濡れている	ドリルをやり直し、徹底的に清掃し、再度取り付けます
取り付け後、治具がゆっくりと垂れ下がります	壁にひびが入った。拡張ボルトが抜けた	すぐに削除してください。代替アンカー方法を使用する

特別なシナリオと解決策

天井への取り付け

天井と壁では荷重の方向が異なります。ここでの拡張ボルトは、せん断ではなく張力の影響を受けます。同じボルトサイズの場合、天井耐荷重は壁耐荷重の約半分になります。拡張ボルトは必ず緩み止めワッシャ内蔵のものを使用し、十分な埋め込み深さを確保してください。

湿った環境または屋外環境

標準の亜鉛メッキ拡張ボルトは、屋外では 1 年以内に錆びます。代わりに、溶融亜鉛メッキまたはステンレス鋼（304/316）ボルトを使用してください。海岸環境や化学環境では、316 ステンレス鋼が唯一の選択肢です。

振動装置

エアコンのコンデンサー、コンプレッサー、その他の振動機器は連続的な動きを生み出し、通常の拡張ボルトを徐々に緩める可能性があります。ロッキングナットまたはケミカルアンカーを使用し、取り付け中にネジロック剤を塗布してください。

結論: サイズは小さいが結果は大きい

控えめなサイズ拡張ボルト本当の重要性が隠されています。 A small part that costs only a few dollars, if selected incorrectly or installed poorly, can bring down an entire piece of equipment, an entire decorative wall, or even an entire safety system.

正しく選択するには、次の 3 つのことだけが必要です。
