DONGSHAO は、高品質とリーズナブルな価格を備えた中国のキノコ頭スクエアネックボルトの専門リーダーメーカーの 1 つです。ようこそお問い合わせください。

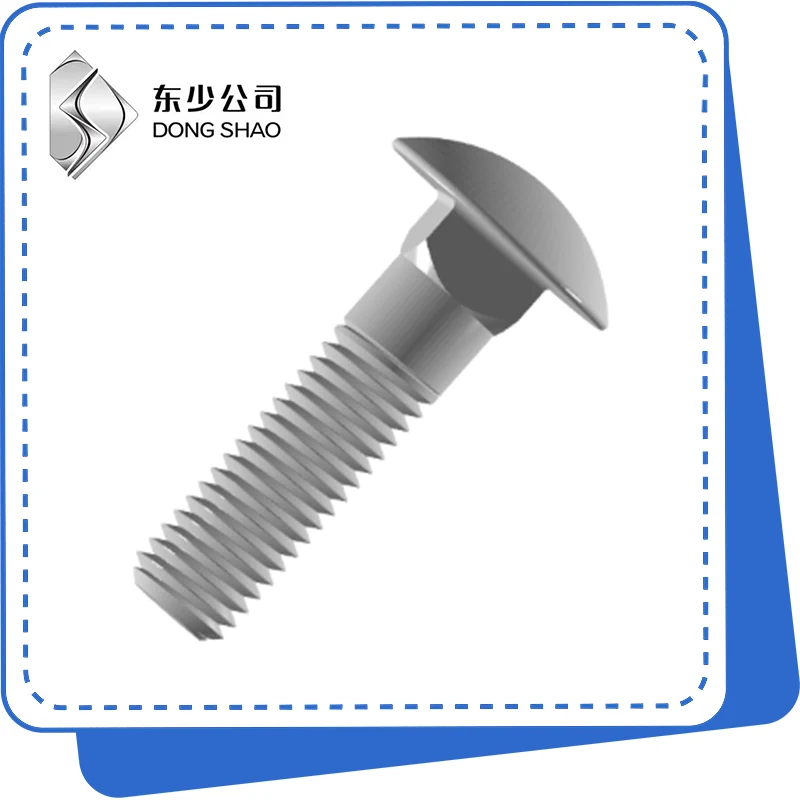

Hebei Dongshao Fastener Manufacturing Co., Ltd. は、中国の Mshroom ヘッド角首ボルトの有名なサプライヤーおよびメーカーです。 Mshroom ヘッドのスクエアネックボルト付属品は標準化されており、取り付けが簡単です。緩みを防ぐバヨネット設計。優れた表面処理、耐食性、耐酸化性、長寿命、過酷な環境に適しています。強力な締結力で、機械工学やその他の分野の高い要求に適しています。さまざまな使用場面やニーズに正確に適合するように、設計のさまざまな部分が異なる直径と長さで設計されています。
マシュルームヘッドの角首ボルトは、一般的にドライペンダントの大理石の取り付けに使用されます。角首のため、締めるときにボルトロッドが回転せず、固定と取り付けが簡単で、主に皿頭ネジが必要な一部の場所に使用されます。さらに、機械用途にも使用でき、接続用の溝付きネジ穴に配置すると、ネジの四角首がスロットに引っかかり、取り付け中に四角首ネジが同じ方向に回転するのを防ぎます。マッシュルームヘッド角首ボルトは、構造上の制約により、六角ボルトには適していない、または農機具の脚部や壁パネルなどの滑らかな露出部を必要とするボルトが必要な場合に、主に部品の接続に使用されます。
マッシュルームヘッド角首ボルトの主な規格はGB12-88とGB/T14-1998です。 GB12-88は四角首ボルトの形状と各部の標準寸法を示しています。例えば直径M5の四角首ボルトの場合、首下寸法は最大4.1mm、最小2.9mmとなります。 。 GB/T14-1998 では、ねじ仕様が M5 ~ M20、製品グレードが C の Mshroom head 角首ボルトを指定しています。
(んん) | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 |
P | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 3 |
最大DK | 15.1 | 19.1 | 24.3 | 29.3 | 33.6 | 36.6 | 45.6 | 53.9 |
DK分 | 13.3 | 17.3 | 22.16 | 27.16 | 31 | 34 | 43 | 50.8 |
ds マックス | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
DS分 | 5.35 | 6.19 | 7.03 | 7.86 | 8.70 | 9.70 | 10.38 | 11.05 |
k1 最大 | 4.4 | 5.4 | 6.4 | 8.45 | 9.45 | 10.45 | 12.55 | 17.55 |
k1分 | 3.6 | 4.6 | 5.6 | 7.55 | 8.55 | 9.55 | 11.45 | 16.45 |
kmax | 3.48 | 4.48 | 5.48 | 6.48 | 7.9 | 8.9 | 10.9 | 13.1 |
k分 | 2.7 | 3.6 | 4.6 | 5.6 | 6.55 | 7.55 | 9.55 | 11.45 |
rmax | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 | 1 | 1.5 |
最大 | 6.3 | 8.36 | 10.36 | 12.43 | 14.43 | 16.43 | 20.52 | 24.52 |
分 | 5.84 | 7.8 | 9.8 | 11.76 | 13.76 | 15.76 | 19.72 | 23.72 |
